BC 8250
DESCRIERE:
BANC DE LUCRU PENTRU (BATUT)FIXARE IN CUIE MANUALA CU PISTOALE PNEUMATICE PENTRU PALETI ATIPICI CU 2 și 4 INTRARI(PENTRU FURCA STIVUITORULUI) PANA LA 2500 mm
Utilizare prevazuta pentru paleti cu 2 intrări ale furcii stivuitorului:
Introducerea manuală a grinzilor care formeaza picioarele paletului, individual
Introducere manuala a scândurilor superioare
Itroducrere manuala a eventualelor benzi laterale
Utilizare prevăzută pentru paleti cu 4 intrări pentru furca stivuitorului :
Introducere manuală a scândurilor si cuburilor pentru confectionarea SKI(scândura cu 3 cuburi)
Fixare in cuie manuală a celor trei SKI
Răsturnarea a celor 3 SKI realizată în șablonul superior
Introducerea manuala a eventualelor benzi laterale si sau superioare
Lungimea totala a paletului minim. 700 mm maxim. 2500 mm
Latimea max
COFIM SRL
Dott. Mirco Conti
Via Laghi, 3 E
61030 CALCINELLI (PU) - ITALY:
Web:In colaborare cu TEHNOPROJECT S.R.L
Italia
Tel.
Moldovan Marin
Târgu Mures
CONTI AIR este o companie romaneasca care se ocupa cu crearea si întretinerea sistemelor de exaustare,fum-filtrare,recuperare energetica (instalații peleti și biomasa), centralele termice și uscarea lemnului.
Furnizam piese de schimb pentru orice tip de instalatie.
Din 1992 suntem în Romania, unde avem un birou de vanzări in Tirgu-Mures.
Având peste 40 de ani de experienta, COFIM continua sa inoveze si sa imbunatatească tehnologia pentru a oferi cele mai bune produse pe piata, cu acelasi entuziasm si aceeasi curtoazie ca intotdeauna.
Detine in Italia o proprietate care ocupă o suprafata de 5000 de metri patrati din care 2500 sunt hale de productie, precum și mașini pentru prelucrarea de ultima generatie, compania poate oferi orice solutie situându-se la cel mai înalt nivel de calitate în industrie in cel mai competitiv mod.
Ne-ar face placere sa va putem prezenta ofertele noastre intocmite in conformitate cu cele mai bune standarde de calitate avand ca drept scop realizarea pe deplin obiectivele ghidului companiei noastre:
- satisfactie deplina a clientilor
- cea mai bună tehnologie disponibila
- consum redus de energie
- cheltuieli minime de intretinere
- impact redus asupra mediului.
*Cazane industriale pentru apa calda pe combustibil solid.
*Sisteme de ventilatie
Statii de filtrare
*Cosuri de fum
*Ventilatoare,
*Fitre,
*Filtre cu saci cu manere
*Cicloane,
*Uscatoare lemn
*Tratament fitosanitar
*Tevi si fitinguri din tabla zincata si otel inoxidabil
*Rectangulare circulare, simple sau izolate
*Coliere pentru imbinare
*Tubulatura
DOMENII DE UTILIZARE FABRICI PENTRU PRELUCRAREA LEMNULUI
FABRICI DE ULEI,FABRICI DE MOBILA,PRODUCTIE OTEL,FABRICI DE CIMENT,FABRICI DE VAR,FABRICI DE STICLA,FABRICI DE CARAMIDA-TIGLE,MACINARE SI SELECTIE DESEURI,ARDEREA LEMNULUI (INSTALATII DE,INCALZIRE BIOMASA),CENTRALE DE INCALZIRE,(INSTALATII PE CARBUNE),INCINERAREA DESEURILOR,TURNATORII FONTA,ALUMINIU,TRATAMENT PIEI(TABACARII),TRATAMENT TERMIC METALE
(CALIREA METALELOR)
MASINA AUTOMATA DE CONFECTIONAT LAZI DIN CARTON ONDULAT MARCA TECO MODEL T3 FW01,PENTRU IMBINAREA SI LIPIREA LAZIROR PRIN IDOIREA,PLIEREA SI ARMAREA COLTARILOR CU SAU FARA CLAPETE BAZALE.
DESCRIERE CICLU
LINK VIDEO YOUTUBE.COM
Se preia cite o foaie bruta cu ajutorul ventuzelor de aspiratie din magazia in care foile brute de carton sunt asezate orizontal
Dupa ce foia bruta este plasata pe lantul transportor principal,aripioarele de referinta montate pe lant transpoarta semifabricatul la statiile de formatare
In acest punct, este aplicat adezivul si aripioara coltarului este mecanic de pre-indoite la un unghi de 90 de grade
Printr-un sistem special dedicate si dezvoltat de TECO, foaia bruta se opreste in statia de plierea si presare finala si atunci cand formarea coltarilor este finalizata corespunzator, la formele standardul dimensiunilor care pot fi construite pe masina.
De aici,semifabricatul format partial este transferat in zona de formatare dupa aplicarea ultimelor linii de adeziv
Apoi, semifabricatul este plasat cu precizie in pozitie sub presa mandrina, care completeaza constructia tavii(laditei din carton) in interiorul statiei de formatare
Tavile(lazile din carton) coboara apoi individual prin statia de formare pe o banda transportoare care le transporta la stivuitorul Teco IM04 (optional).
CARACTERISTICI PRINCIPALE ALE MASINII
Cadru robust din otel sudat si vopsit
Magazie de capacitate mare pentru asezarea orizontala a foilor brute din carton
Reglarea usoara a suportilor pentru foile brute de in magazie cu ajutorul unor scale milimetrice
Foile brute sunt extrase din magazine cu ajutorul ventuzelor de aspiratie, condus de vidul generat de contorul Venturi.( un sistem Venturi pentru fiecare ventuza de absortie de vid)
Reglarea pozitionarii ventuzelor de aspiratie in functie de dimensiunile foilor brute de carton este foarte accesibila si poate fi realizata din exteriorul masinii.
Sistem de ghidaj a deplasarii foilor brute permitand rularea foilor de carton indoite
Sistem de transport extra-vid, combinand rotile motorizate impreuna patinele, permite rularea foilor de carton subtiri si usoare
Sistem mecanic de pre-pliere cu ajutorul dispozitivelor de ridicare a clapetelor.
Sistemul de transport al foilor de carton cu ajutorul unui lant de transport cu motor proiectat special , cu suporturi de referinta si invertor de frecventa, care permite modificarea vitezei de productie in orice moment. Caracteristica principala a acestui lant de transport este posibilitatea de a opri foaia bruta pentru a permite o formare precisa a coltarilor in ciuda vitezei constante continue.
Pozitia lantului poate fi reglata astfel incat pozitia dispozitivelor de presare a coltarilor sa nu se modifice.
Masina de ascutit panze panglica si circulare,utilizata reconditionata in fabrica producatoare,marca battilani,model Boschiva orizontala
Optiuni disponibile la cererea cumparatorului
Descriere: .
Suport pentru panza panglica cu latimea pana la 60 mm
- Trepied suport panze panglica grele
- Corp cilindric folosit ca suport pentru panze circulare(acestea sunt toate noi)
Conditii de plata:
Plata: 30% odata cu comanda, soldul (restul de plata) la instiintarea ca masina este gata pentru livrare Livrarea: 30 40 zile, Exceptie masinile vandute.
LINE PENTRU PRODUCTIA DE FLANSE TAMBURI CABLU
DESCRIERE LINIE:
Linie compacta pentru productia de flanse tamburi cablu. Cu banc de lucru simplu pentru incarcare material si fixare in cuie Masina automata cu 5 pistoale pneumatice si system rapid si automat pentru fixare in cuie.Aceasta oferta este complete cu toate modulele terminale pentru finisare flanșe. Statie de Taiere-Extractie-Gaurire-Curatire diametrul de la 800 la 2000 mm. Toate sculele electrice incluse
BANC DE FIXARE IN CUIE
BANC INCARCARE MATERIAL PENTRU UN SINGUR MUNCITOR
DESCRIERE
Masa cu punct de referinta central
Balansier pentru un pistol pneumatic pentru fixarea in cuie a meterialului
Inclus un pistol peneumatic pentru cuie pana la 50 mm
Extracție manuală și încărcarea produselor fixate in cuie
STATIE AUTOMATA PENTRU FIXARE CIRCULARA IN CUIE PANA LA 5 PISTOALE PNEUMATICE
DESCRIERE
Un operator incarca in pozitie corecta producele fixate in cuie pentru inceperea ciclului automat.
Incluse 5 pistoale pneumatic JUMBO pentru cuie pana la 90 mm
Excludere manuala a pistoalelor de batut cuie
Placute din otel special pentru indoirea cuielor
Extragere automata a flanselor asamblate
MASINA AUTOMATA CU SISTEM DE FIXARE IN CUIE CU PISTOALE PNEUMATICE.
MASINA AUTOMATA GAURIRE(SCOBIRE) MULTIPLA IN CONEXIUNE CU ULTIMA STATIE. MAȘINĂ AUTOMATĂ PENTRU A REALIZA GĂURI DIVERSE
DESCRIERE:
Baza Motorizata pentru rotirea flanselor asamblate
2 Sisteme de blocare pneumatic
1 Burghiu de dat gauri pentru tijele de prindere sig aura pntru iesirea cablului in sus
1 burghiu penbtru gauri la 35
Extracție automată în bandă transportoare
Instrumente automate gestionate de PLC Omron
MASINA PENTRU TAIERE CIRCULARA IN EXTERIOR SI CANELAT IN INTERIORUL FLANSEI
STATIE AAUTOMATA CU UN SINGUR OPERATOR PENTRU INCARCAREA FLANSELOR IN POZITIE CORECTA
COMANDĂ MANUALĂ PENTRU PORNIREA AUTOMATA A CICLULUI DE LUCRU
DESCRIERE
Baza motorizata pentru rotirea flanselor asamblate
3 Sisteme de blocare pneumatice
Un grup de frezare pentru tăiere exterioară a flanșelor u diametrul de la 800 la 2000 mm (automat)
Un grup frezarea pentru canelura central a flansei de la 100 la 800 mm(automat)
Rama pod pentru frezare. Reglare manuala pentru
diametre diferite pe ghidaj liniar de înaltă calitate INA
Extracție automată în bandă transportoare
Instrumente automate gestionate de Omron PLC
MASINA PENTRU RINDELUIREA SUPRAFETEI SCANDURII DIN FLANSA
MASINA SIMPLA DE RINDELUIT ROTUNJIRE SANFRENARE MARGINE FLANSA
DESCRIPTIONS
Un grup de frezare pentru finisarea marginei flansei(automat)
Senzor pentru poziționarea corecta a flanșei
Instrumente automate gestionate de Omron PLC
BANDA TRANSPOARTOARE DE 8,5 METRI
BANDA TRANSPOARTOARE CU ROLE PENTRU DEPLASAREA MATERIALULUI IN TOTA LINIA
DESCRIERE
Indispensabila pentru intrarea flanșei automat
zonele de prelucrare.
Modula transportor cu 2 motoare:
Banda transportoare de 2.5 m pentru statia de fixat in cuie(motorizata)
Banda transportoare de 2.5 m pentru statia de frezare(motorizata)
Banda transportoare de 2.5 m pentru statia de gaurire(motorizata)
Banda de 1 m pentru zona incarcare
Instrumente automate gestionate de Omron PLC
CERTIFICARE
Certificare CE: Masina conform Directivei 2006 42 CE; D.Lgs. 27.01.2010 n. 17.
GARANTIE:
12 luni de la data instalarii
INSTALAȚIE AUTOMATĂ PENTRU PRODUCȚIE DE FLANȘE DE LEMN
PERSONALIZATA IN FUNCTIE DE NEVOILE CLIENTILOR
MĂSURI-DIMENSIUni

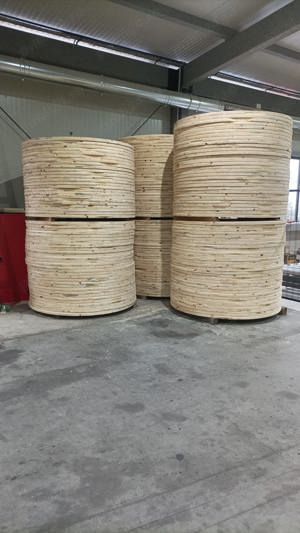

FLANȘE TAMBURI CABLU DE LEMN
MIN. 800 mm MAX. 2400 mm
GROSIME:
MIN. 40 mm MAX. 80 mm
COMPUSA DIN
BANC DE PREMONTARE CU BLOCARE PNEUMATICA
POINTOR LASER DE CIRCUFERENȚA REGLABLA
STAȚIE DE GAURIRE CENTRALĂ, PENTRU PRIZE ÎN URMĂTOARELE STAȚII
MASINA DE FIXAT IN CUIE HIDRAULICA CU CUIE VRAC SI CU NITITOARE HIDRAULICE MOBILE
STAȚIE DE TĂIERE, TRASARE INTERIOARĂ CANELURII ȘI TIVIREA DIAMETRULUI
BANDA TRANSPORTOR DE DESEURI
STAȚIE PENTRU GAURA ELICOICALĂ (BANANĂ) ȘI STATIE DE TIRANTE PENTRU MARCARE FITOK CU FOC,ZONA DE VOPSIRE SI FREZARE CIRCULARA PENTRU ETICHETE.
STAȚIE PENTRU FITOK FIRE BRANDING, ZONA DE VOPSIE ȘI FREZARE CIRCULARĂ PENTRU ETICHETE
SISTEM CARTESIAM DE STIVUIRE AUTOMATA A FLANSELOR
NOȚIUNI
REGLĂRI MANUALE SAU AUTOMATICE GESTIONATE DE PANOUL TOUCH-SCREEN
FURNIZAREA UNEI SERII DE SCULE
Pentru video mai multe detalii vizitati site
