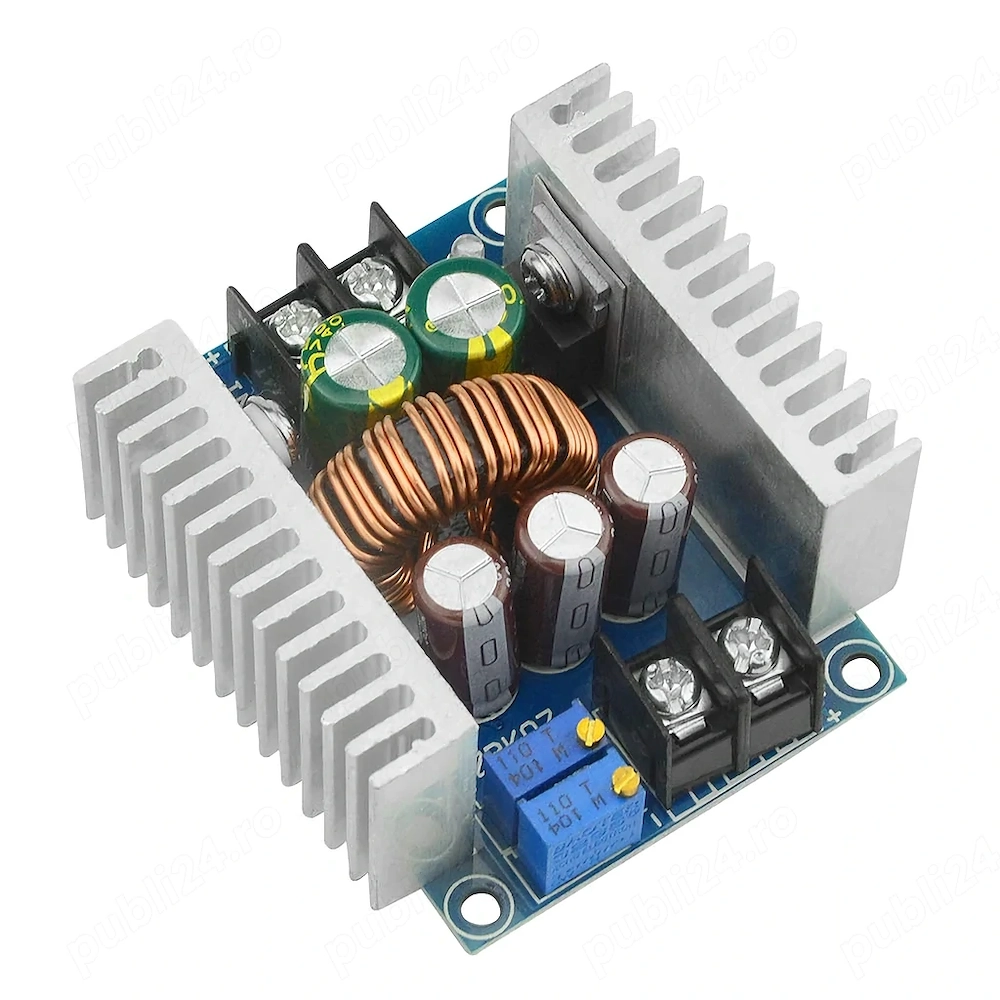

Step Down 20A 300W Sursă DC-DC coborâtoare de tensiune reglabilă 6 40V 1.2 36V, modul CC CV

Regulator DC-DC step down 20A 300W descriere și utilizare
Prezentare produs

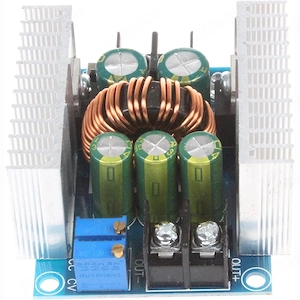

Acest modul step down 20A 300W (sursă coborâtoare de tensiune DC-DC) este proiectat pentru reglare precisă şi eficientă a tensiunii şi curentului între Input 6 40V şi Output 1.2 36V. Funcţionează în mod CC CV (Constant Current Constant Voltage) şi oferă protecţii esenţiale pentru aplicaţii industriale, hobby şi reparaţii electronice. Modul integrează MOSFET dual 75V 80A şi condensatoare low ESR pentru stabilitate şi eficienţă de până la 95 96% (ex. 24V 12V la 20A).

Avantaje principale
Putere mare: până la 300W (20A MAX, recomandat până în 15A pentru funcţionare continuă).
Reglare fină: tensiune şi limită de curent reglabile prin potenţiometre CV şi CC.
Eficienţă ridicată: până la 95 96% datorită MOSFET-urilor performante şi condensatoarelor low-ESR.

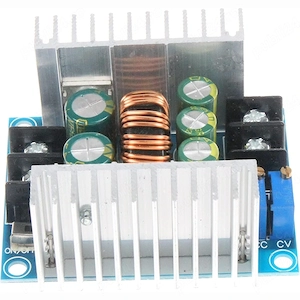

Răcire optimizată: două radiatoare integrate; se recomandă ventilare activă la sarcini mari.
Conectare uşoară: terminale cu şurub 30A şi comutator ON OFF pentru pornire oprire rapidă.
Fiabilitate: protecţie la scurtcircuit autorecuperabilă şi avertizare la suprasarcină.
Specificații tehnice
Caracteristică Valoare
Tensiune intrare DC 6V 40V (recomandat 10V 40V)
Tensiune ieșire DC 1.2V 36V (reglabil continuu; recomandat < 32V pentru funcționare îndelungată)
Curent de ieșire Maxim 20A (recomandat 15A pentru utilizare continuă)
Putere 300W (maxim)
Eficiență 95% (ex. 24V 12V la 20A)
Ripple de ieșire 50mV
Protecții Protecție la scurtcircuit (autorecuperabilă), limitare curent CC
Componente cheie MOSFET dual 75V 80A, condensatoare Low ESR
Conectare Terminale cu șurub 30A

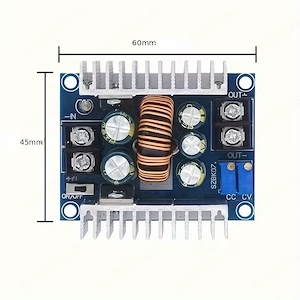

Dimensiuni 60 53 27 mm
Funcții CV, CC, EN (enable), ON OFF
Instrucțiuni de utilizare
Conectarea alimentării: conectați +IN la + al sursei şi -IN la -; nu depăşiţi 40V la intrare.
Setare tensiune: utilizaţi potenţiometrul CV pentru a regla tensiunea de ieşire dorită.
Limitare curent: reglaţi potenţiometrul CC pentru a seta limita de curent (0.2A 20A).
Pornire Oprire: folosiţi comutatorul ON OFF sau pinul EN pentru activare dezactivare.
Răcire: la curenți mari (peste 15A) instalați ventilator pentru răcire activă și monitorizați temperatura.
Sfaturi de siguranță
Nu lucrați la contactele electrice cu alimentarea conectată.
Nu expuneți modulul la umiditate sau temperaturi extreme.
Reducerea puterii și curentului este recomandată când diferența dintre Vin şi Vout este mare.
Mențineți utilizarea sub 80% din capacitatea maximă pentru durabilitate.
Aplicatii recomandate
Proiecte electronice, teste și depanare, alimentare module şi plăci, încărcătoare reglabile, conversii de tensiune DC pentru sisteme auto, drone, echipamente industriale mici.
