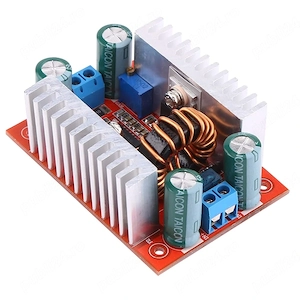

Modul DC-DC Step-Up Boost 8.5V-50V la 10V-60V
Acest modul de ridicare a tensiunii permite conversia eficientă a unei tensiuni de intrare între 8.5V și 50V la o tensiune de ieșire reglabilă între 10V și 60V. Reglajul se face ușor cu ajutorul a două potentiometre.
Caracteristici principale:
Radiatoare integrate: oferă disipare eficientă a căldurii. Pentru utilizare la curenți mari, se recomandă răcirea activă.
Tensiune și curent reglabile: prin două potentiometre, utilizând o șurubelniță.
Putere maximă: 400W
Eficiență de conversie: până la 96%
Curent maxim la intrare: 15A (necesită răcire activă peste 8A)
Curent maxim la ieșire: 12A, în funcție de diferența de tensiune
Frecvență de operare: 150kHz
Protecție integrată: siguranță de 15A (compatibilă cu siguranțe auto)
Dimensiuni: 48mm x 67mm x 28mm
Instrucțiuni de utilizare:
Alimentați modulul la 12V.
Ajustați potentiometrul de tensiune (dreapta) și potentiometrul de curent (stânga) cu o șurubelniță.
Setați tensiunea de ieșire rotind potentiometrele până la valoarea dorită.
Folosiți un multimetru pentru a măsura curentul și faceți ajustările necesare.
Rezolvarea problemelor frecvente:
Dacă tensiunea de ieșire nu se modifică, asigurați-vă că potentiometrul de curent este reglat corespunzător înainte de a ajusta tensiunea.

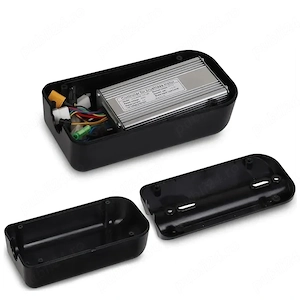

Cutie Controller Bicicletă Electrică
Descriere produs
Această cutie controller pentru bicicletă electrică de dimensiuni mari permite transformarea rapidă a unei biciclete clasice în electrică. Este compatibilă cu controlere de până la 1000W și vine cu șuruburi și cleme de prindere pentru un montaj ușor. Designul robust păstrează aspectul original al bicicletei, fără compromisuri.
Caracteristici
Dimensiuni: 24.8 x 9.5 x 5 cm
Compatibilitate: controlere până la 1000W
Montaj simplu cu șuruburi și cleme incluse
Design robust și estetic
Ideal pentru proiecte DIY și modernizare biciclete
Specificații tehnice
Caracteristică Detalii
Dimensiuni 24.8 x 9.5 x 5 cm
Compatibilitate controller până la 1000W
Material Plastic durabil premium
Accesorii Șuruburi și cleme incluse

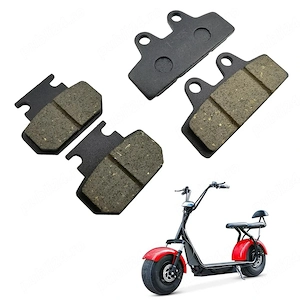

Plăcuțe frână pentru scuter electric Citycoco și Harley calitate A
Descriere scurtă
Acest set plăcuțe frână scuter electric Citycoco și Harley oferă frânare sigură și stabilă pentru scutere electrice și scuter chinezesc.
Beneficii principale
Performanță stabilă în interval larg de temperaturi.
Rezistență la temperaturi înalte formulă de frecare avansată.
Confort la frânare materiale care reduc zgomotul și vibrațiile.
Durabilitate mare și capacitate bună de încărcare.
Compatibilitate largă cu modele Citycoco, Harley și alte scutere chinezești similare.
Specificații tehnice
Caracteristică Detaliu
Tip produs Set plăcuțe frână scuter electric Citycoco & Harley
Material Metal & Aliaj de Cupru
Calitate Nivel A
Cantitate 1 pereche
Poziție Față Spate
Compatibilitate & dimensiuni
Aceste plăcuțe se potrivesc majorității modelelor Citycoco Electric Scooter și Harley Scooter.
Atenție: există două variante de dimensiuni măsurați înainte de montaj.
Variantă Dimensiuni (L x H x T)
Varianta nouă 47 36 6.7 mm
Varianta veche 68 36 6.7 mm
NOTĂ OBLIGATORIE: Este obligatoriu să desfaceți etrierul pentru a verifica ce plăcuțe aveți măsurați și comparați dimensiunile înainte de a comanda sau monta. Prețul afișat este pentru o pereche.
Instrucțiuni de instalare și siguranță
Opriți scuterul și blocați roata.
Desfaceți etrierul și scoateți plăcuțele vechi.
Măsurați dimensiunile plăcuțelor (47 36 6.7 mm sau 68 36 6.7 mm) și verificați compatibilitatea.
Curățați suprafețele și montați plăcuțele noi respectând orientarea corectă.
Verificați funcționarea frânei la viteză mică înainte de utilizare normală.
Dacă nu aveți experiență, solicitați montajul de către un service autorizat.
Întrebări frecvente
Pot folosi acest set pe orice Citycoco?
Majoritatea modelelor Citycoco sunt compatibile, dar trebuie verificată dimensiunea plăcuțelor din etrier. Desfaceți etrierul și măsurați înainte de montaj.
Ce înseamnă Nivel A ?
Nivel A indică materiale și control de calitate superioare, oferind performanță și durabilitate îmbunătățite față de plăcuțele standard.
Prețul este pentru o singură plăcuță sau pentru pereche?
Prețul afișat este pentru o pereche.
Avantaje față de plăcuțele generice
Formulă de frecare optimizată pentru performanță stabilă.
Mai puțin zgomot și vibrații la frânare.
Rezistență sporită la temperaturi mari, ideal pentru utilizare urbană intensă.

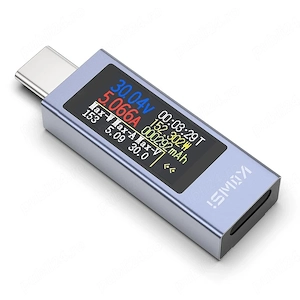

USB C Tester KWS-2302C Măsurare Tensiune, Curent și Capacitate Dispozitive
Descriere scurtă
Acest USB C Tester KWS-2302C este soluția ideală pentru monitorizarea și optimizarea încărcării dispozitivelor tale. Cu afișaj TFT color și terminal de curent mare de 12A, poți măsura cu ușurință tensiunea (4-30V) și curentul (0-12A) pentru încărcătoare, power bank-uri și cabluri USB-C.
Caracteristici principale
Model: KWS-2302C
Gama de măsurare tensiune: 4V 30V
Gama de măsurare curent: 0A 12A
Precizie: (1%+5)
Afișaj: TFT Color LCD
Sursa de alimentare: Type-C
Testare bidirecțională a curentului pentru o experiență vizuală a vitezei de încărcare
Compatibil cu PD2.0, PD3.0, PPS, QC2.0, QC3.0, FCP, SCP, AFC, PE, DASH, VOOC, SuperVOOC
Testare rapidă a încărcătoarelor și power bank-urilor
Porturi de intrare și ieșire Type-C
Beneficii
Monitorizare precisă a tensiunii și curentului
Detectare capacitate power bank și cablu USB
Optimizarea performanței încărcării dispozitivelor 3C
Ideal pentru pasionații de electronice
Design compact și ușor de utilizat
Specificații tehnice
Parametru Valoare
Model KWS-2302C
Tensiune măsurată 4V 30V
Curent măsurat 0A 12A
Afișaj TFT Color LCD
Sursă alimentare Type-C
Amplificator Mono Clasa D IRS2092 Performanță și Calitate Audio
Descriere produs
Acest kit amplificator mono clasa D 500W IRS2092 este soluția ideală pentru iubitorii de audio care doresc un amplificator mono pentru subwoofer performant și fiabil. Cu o eficiență de peste 90% și protecții avansate, oferă un sunet clar și puternic pentru toate tipurile de boxe 4-8 ohm.
Caracteristici principale
Putere nominală: 500W ( 65V, 4 ohm, distorsiune 10%)
Eficiență: 90%
SNR: 90dB
Distorsiuni armonice totale: 100 C)
Compatibil cu boxe de 4-8 ohm
Specificații tehnice
Caracteristică Detaliu
Canal Mono
Alimentare DC dual 58V 70V (recomandat 65V)
Putere de ieșire 500W (4 ohm, 65V)
Distorsiune armonică totală <0.1%
SNR 90dB
Interval frecvențe 20Hz 20kHz
Protecții Scurtcircuit, DC bias, supraîncălzire
Voltaj amplificare 36x
Sensibilitate intrare 1.5V RMS
Instrucțiuni și precauții
Nu depăși tensiunea de alimentare de 70V
Asigură corectitudinea polarității
Recomandat pentru boxe de 4 8 ohm sau 10 18 inch
Verifică cu atenție cablajul înainte de alimentare
Dacă tensiunea de intrare e sub 1.5V RMS, se recomandă preamplificator
Pachetul include
1 x Placă amplificator digital Mono Clasa D 500W

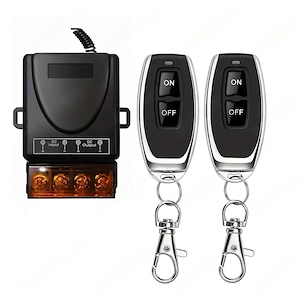

Releu wireless 12V 60V 30A cu 2 telecomenzi control stabil pentru echipamente și automatizări
Descriere generală
Acest releu cu telecomandă 12V 60V 30A este un comutator de înaltă putere, ideal pentru controlul la distanță al pompelor, luminilor, utilajelor, prizelor, sistemelor auto sau casnice și instalatiilor smart home. Funcționează pe frecvența RF 433.92MHz și vine echipat cu 2 telecomenzi.
Releul suportă o gamă largă de tensiuni (8V 80V DC) și curenți mari de până la 30A, fiind potrivit atât pentru aplicații profesionale, cât și pentru proiecte DIY.
Moduri de funcționare
Mod Momentan (Momentary Mode): releul rămâne activ doar cât timp se apasă butonul telecomenzii.
Mod Comutare (Toggle Mode): prima apăsare pornește releul, a doua apăsare îl oprește.
Mod Blocare (Latched Mode): un buton pornește releul, alt buton îl oprește.
Mod întârziere OFF (Delay): oprire automată după 5s, 10s, 15s sau 20s.
Învățare cod telecomandă: memorare rapidă prin buton dedicat.
Ștergere cod: resetare completă a telecomenzilor memorate.
Instrucțiuni de împerechere (Learning Mode)
Mod Pași de setare Descriere funcționare
Mod Momentan (Momentary) Apasă butonul de învățare 1 LED aprins apasă buton pe telecomandă. Releul este activ doar cât timp ții apăsat butonul.
Mod Comutare (Toggle) Apasă butonul de învățare 2 LED aprins apasă buton telecomandă. ON la prima apăsare, OFF la următoarea.
Mod Blocare (Latched) Apasă 3 LED aprins apasă buton A apoi buton B. A = PORNIRE, B = OPRIRE.
Delay 5 sec Apasă 4 LED aprins apasă buton telecomandă. Oprire automată după 5 secunde.
Delay 10 sec Apasă 5 LED aprins apasă buton telecomandă. Oprire automată după 10 secunde.
Delay 15 sec Apasă 6 LED aprins apasă buton telecomandă. Oprire automată după 15 secunde.
Delay 20 sec Apasă 7 LED aprins apasă buton telecomandă. Oprire automată după 20 secunde.
Ștergere coduri Apasă 8 LED clipește de 4 ori + încă 4 ori. Toate telecomenzile salvate sunt șterse.
Specificații tehnice
Tensiune operare: DC 8V 80V (compatibil 12V, 24V, 48V, 60V. 72V)
Curent maxim: 30A
Putere maximă: 3000W
Frecvență radio: 433.92MHz
Curent standby: 10mA
Sensibilitate receptor: -110dBm
Modulație: ASK
Codare: Learning Code
Temperatură operare: -20 C până la +80 C
Dimensiuni: 66.2 43.7 29.7 mm
Greutate: 70.5 g
Avantaje principale
Compatibil cu toate tensiunile DC între 8V și 80V.
Include 2 telecomenzi gata de utilizare imediată.
Moduri multiple pentru orice aplicație: Momentary, Toggle, Latched, Delay.
Rază mare de acțiune, stabilitate excelentă RF.
Ideal pentru pompe, lumini, utilaje, vehicule electrice, porți, sisteme smart și automatizări DIY.
Instalare simplă, configurare rapidă.

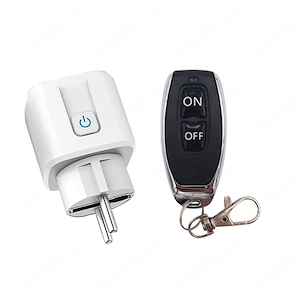

Priză comandată cu telecomandă radio aprindere și stingere ușoară
Descriere produs
Această priză cu telecomandă RF433 permite controlul luminilor și aparatelor electrice fără cabluri sau internet. Funcționează ca întrerupător: un click aprinde, al doilea click stinge dispozitivul, economisind energie și sporind confortul.
Caracteristici principale
Instalare rapidă, plug & play
Funcționează fără internet sau WiFi
Control de la distanță al luminilor și aparatelor
Ideală pentru seniori și persoane cu mobilitate redusă
Funcționează ca întrerupător aprindere stingere cu un click
Economisire energie prin oprirea rapidă a dispozitivelor
Specificații tehnice Priză
Parametru Valoare
Tensiune AC 100-240V
Curent maxim 16A
Dimensiuni priză 68 x 37 x 53 mm
Frecvență telecomandă RF433MHz 50 60Hz
Dimensiuni telecomandă 61 x 29 x 12 mm
Distanță telecomandă 50 m (spațiu deschis)
Număr maxim telecomenzi stocate 20
Codare suportată 1527 Leaning code 2262 fixed code
Instrucțiuni de configurare și resetare
Setare: Apasă lung butonul de învățare până indicatorul luminează o dată, apoi apasă comutatorul o dată reușit.
Resetare: Apasă lung butonul de învățare până indicatorul luminează de 8 ori reușit.

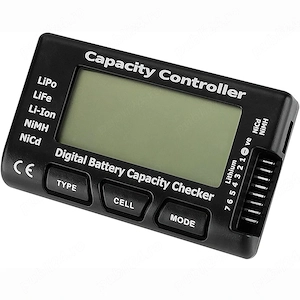

Tester Digital Capacitate Baterii 18650 Li-Ion, LiPo, LiFe, NiMH, NiCd 2-7S
Descriere produs
Acest tester de capacitate baterie Li-Ion, LiPo, LiFe, NiMH și NiCd este compatibil cu acumulatori 2-7S și oferă măsurători precise ale voltajului și capacității rămase. Ideal pentru pasionați RC, tehnicieni sau utilizatori care doresc să monitorizeze starea bateriilor cu acuratețe maximă.
Caracteristici principale
Compatibil cu baterii 2-7S Li-Ion, LiPo, LiFe, NiMH, NiCd
Afișaj digital LCD, precizie 0,001V
Măsoară: voltajul fiecărei celule, voltaj total, cel mai mic și cel mai mare voltaj al celulei, diferența între cel mai mare și cel mai mic voltaj
Selectarea tipului de baterie cu butonul TYPE: LiPo, LiFe, Li-Ion
Buton CELL pentru vizualizarea voltajului și a energiei rămase
Buton MODE pentru afișarea diferitelor moduri de verificare a bateriilor
Design compact: 82 x 45 x 15 mm, carcasă din plastic și metal
Beneficii
Monitorizare precisă și rapidă a stării bateriilor
Ușor de utilizat, chiar și pentru începători
Compatibil cu multiple tipuri de acumulatori
Previne deteriorarea bateriilor prin suprasolicitare
Specificații tehnice
Material Plastic, metal
Culoare Negru
Dimensiuni 82 x 45 x 15 mm
Precizie măsurare 0,001 V
Compatibilitate 2-7S Li-Ion, LiPo, LiFe, 4-7S NiMH, NiCd
Funcții Tip baterie, vizualizare celule, voltaj total, cel mai mare cel mai mic voltaj, diferență voltaj celule
Prezentare generală motor cu reductor 12V GY-370
Motor cu melc 12V GY-370 turație mică, cuplu mare și funcționare silențioasă
Motorul 12V GY-370 cu reductor melcat este proiectat pentru mișcări lente și precise, oferind cuplu ridicat și stabilitate excelentă. Datorită designului cu melc, motorul rămâne blocat în poziție atunci când nu este alimentat, fără a necesita frâne suplimentare.Construcția cu angrenaje metalice, ax profil D și rulmenți de calitate îi oferă durabilitate în utilizare continuă. Sensul se schimbă simplu prin inversarea polarității, iar integrarea în proiecte DIY sau sisteme automate este rapidă și intuitivă.
Caracteristici esențiale
Tip: motor cu reductor 12V, transmisie melcată
Turație mică și stabilă, ideală pentru mecanisme care necesită control fin
Autoblocare datorită reductorului melcat
Angrenaje metalice rezistente la uzură
Axa profil D din oțel dur
Zgomot redus și vibrații minime
Control direcție prin simpla inversare a alimentării
Aplicații recomandate
Actuatoare și sisteme automate
Etichetatoare, dozatoare, mecanisme de avans
Jaluzele electrice și micro-mecanisme casnice
Echipamente vending și sisteme de blocare
Proiecte DIY și mecanisme personalizate
Beneficii pentru utilizator
Cuplu mare pentru o mișcare controlată
Autoblocare naturală fără consum de energie
Durată de viață extinsă datorită construcției metalice
Compatibil cu orice sursă de 12V DC
Zgomot redus ideal pentru aplicații sensibile
Specificații tehnice generale
Parametru Valoare
Tensiune de alimentare 12V DC
Tip reductor Melc (worm gear)
Axa de ieșire Profil D, oțel dur
Caracteristici Autoblocare, turație mică, cuplu ridicat
Zgomot Redus și stabil
Aplicații Actuatoare, etichetatoare, sisteme automate
Specificații tehnice detaliate
Valorile pentru toate rapoartele de reducție sunt prezentate mai jos:
Raport de reducție Tensiune nominală Viteză (fără sarcină) Curent (fără sarcină) Viteză (în sarcină) Curent (în sarcină) Cuplu (în sarcină) Putere (în sarcină)
87 12V 68 RPM 0.06 A 51 RPM 0.2 A 2 kg cm 2.4 W
200 12V 30 RPM 0.06 A 22 RPM 0.2 A 6 kg cm 2.4 W
600 12V 10 RPM 0.06 A 7 RPM 0.2 A 15 kg cm 2.4 W
Instrucțiuni rapide de integrare
Alimentați motorul cu o sursă stabilă de 12V DC.
Inversați polaritatea pentru schimbarea sensului.
Evitați presiunea laterală pe ax pentru a preveni uzura.
Testați montajul înainte de instalarea finală.
Comparativ
Față de motoarele cu angrenaje din plastic, GY-370 cu transmisie melcată oferă durabilitate superioară, zgomot redus și cuplu mai mare, fiind potrivit pentru aplicații profesionale sau proiecte care necesită siguranță și stabilitate.

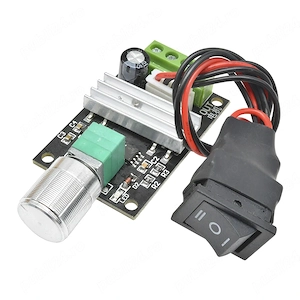

Regulator de Viteză DC 6-24V 3A cu Control PWM și Buton Inversare Sens
Descriere produs
Acest controller motor DC 6V 12V 24V 3A este un variator PWM de înaltă calitate, proiectat pentru controlul precis al vitezei motoarelor electrice de curent continuu. Dispozitivul permite reglarea vitezei motorului de la 0% la 100%, fără zgomot la turații mici, și include buton pentru schimbare sens de rotație.
Construit din componente electronice premium, acest regulator de motor DC oferă stabilitate și durabilitate, fiind ușor de utilizat datorită funcției de comutare și controlului înainte înapoi.
Caracteristici principale
Control al vitezei prin PWM (Pulse Width Modulation)
Compatibil cu motoare DC 6V, 12V, 24V
Curent maxim suportat: 3A
Reglare ușoară a vitezei de la 0% la 100%
Buton pentru schimbare sens și control înainte înapoi
Specificații tehnice
Caracteristică Detalii
Tensiune de intrare DC 6-28V
Curent maxim 3A
Tip control PWM
Funcții suplimentare Buton schimbare sens, switch, înainte înapoi
Material Componente electronice premium
Aplicații Control viteză motoare DC, proiecte industriale și DIY

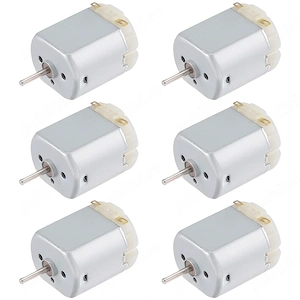

Motor DC Mini 130 Set 6 bucăți pentru proiecte DIY
Descriere produs
Setul include 6 motoare DC Mini 130, ideale pentru proiecte educaționale, roboți, ventilatoare și mecanisme simple. Funcționează la 3 6 V DC, oferind turație ridicată și dimensiuni compacte. Axul 2 mm 8 mm este compatibil cu roți și pinioane standard pentru micro-motoare.
Specificații tehnice și avantaje
Parametru Valoare
Tensiune nominală 6 V (plajă 3 6 V)
Viteză în gol 9100 1800 rpm
Viteză în sarcină 4500 1500 rpm
Curent în gol 70 mA
Curent în sarcină 250 mA
Curent blocare 500 mA
Cuplu nominal 10 g cm
Cuplu la pornire 20 g cm
Dimensiuni motor 27.5 20 15 mm
Ax 2 mm 8 mm
Greutate 17.5 g
Număr bucăți 6 motoare
Avantaje principale Compact, fiabil, turație ridicată, ușor de integrat în proiecte și mecanisme mici

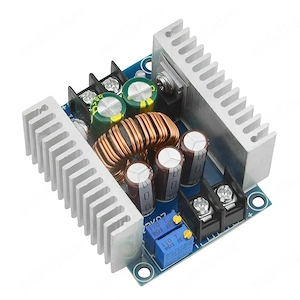

Regulator DC-DC step down 20A 300W descriere și utilizare
Prezentare produs
Acest modul step down 20A 300W (sursă coborâtoare de tensiune DC-DC) este proiectat pentru reglare precisă şi eficientă a tensiunii şi curentului între Input 6 40V şi Output 1.2 36V. Funcţionează în mod CC CV (Constant Current Constant Voltage) şi oferă protecţii esenţiale pentru aplicaţii industriale, hobby şi reparaţii electronice. Modul integrează MOSFET dual 75V 80A şi condensatoare low ESR pentru stabilitate şi eficienţă de până la 95 96% (ex. 24V 12V la 20A).
Avantaje principale
Putere mare: până la 300W (20A MAX, recomandat până în 15A pentru funcţionare continuă).
Reglare fină: tensiune şi limită de curent reglabile prin potenţiometre CV şi CC.
Eficienţă ridicată: până la 95 96% datorită MOSFET-urilor performante şi condensatoarelor low-ESR.
Răcire optimizată: două radiatoare integrate; se recomandă ventilare activă la sarcini mari.
Conectare uşoară: terminale cu şurub 30A şi comutator ON OFF pentru pornire oprire rapidă.
Fiabilitate: protecţie la scurtcircuit autorecuperabilă şi avertizare la suprasarcină.
Specificații tehnice
Caracteristică Valoare
Tensiune intrare DC 6V 40V (recomandat 10V 40V)
Tensiune ieșire DC 1.2V 36V (reglabil continuu; recomandat < 32V pentru funcționare îndelungată)
Curent de ieșire Maxim 20A (recomandat 15A pentru utilizare continuă)
Putere 300W (maxim)
Eficiență 95% (ex. 24V 12V la 20A)
Ripple de ieșire 50mV
Protecții Protecție la scurtcircuit (autorecuperabilă), limitare curent CC
Componente cheie MOSFET dual 75V 80A, condensatoare Low ESR
Conectare Terminale cu șurub 30A
Dimensiuni 60 53 27 mm
Funcții CV, CC, EN (enable), ON OFF
Instrucțiuni de utilizare
Conectarea alimentării: conectați +IN la + al sursei şi -IN la -; nu depăşiţi 40V la intrare.
Setare tensiune: utilizaţi potenţiometrul CV pentru a regla tensiunea de ieşire dorită.
Limitare curent: reglaţi potenţiometrul CC pentru a seta limita de curent (0.2A 20A).
Pornire Oprire: folosiţi comutatorul ON OFF sau pinul EN pentru activare dezactivare.
Răcire: la curenți mari (peste 15A) instalați ventilator pentru răcire activă și monitorizați temperatura.
Sfaturi de siguranță
Nu lucrați la contactele electrice cu alimentarea conectată.
Nu expuneți modulul la umiditate sau temperaturi extreme.
Reducerea puterii și curentului este recomandată când diferența dintre Vin şi Vout este mare.
Mențineți utilizarea sub 80% din capacitatea maximă pentru durabilitate.
Aplicatii recomandate
Proiecte electronice, teste și depanare, alimentare module şi plăci, încărcătoare reglabile, conversii de tensiune DC pentru sisteme auto, drone, echipamente industriale mici.

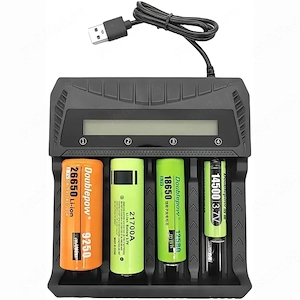

Încărcător universal 18650 cu afișaj LCD și 4 sloturi independente
Descriere produs
Acest încărcător pentru baterii reîncărcabile este compatibil cu acumulatori
Li-ion 3.6 3.7V, Ni-MH și Ni-CD, incluzând formatele
AA, AAA, 1865 și multe altele. Sloturile funcționează independent, astfel încât
poți încărca simultan baterii diferite.
Afișajul LCD oferă informații clare despre starea fiecărui canal de încărcare. Alimentarea se face
prin USB-C 5V-2A, compatibil cu încărcătoare de priză, powerbank-uri sau computere.
Carcasa din material ignifug PC asigură un nivel ridicat de siguranță, iar designul compact îl face ideal pentru utilizare acasă sau în deplasare. Pachetul include un cablu USB-C.
Specificații tehnice
Tip produs Încărcător universal pentru acumulatori
Sloturi 4 independente
Compatibilitate Li-ion 3.6 3.7V, Ni-MH, Ni-CD AA, AAA, 145
Afișaj LCD
Alimentare USB-C 5V-2A
Material PC ignifug
Pachetul conține Încărcător 4 sloturi + cablu USB-C

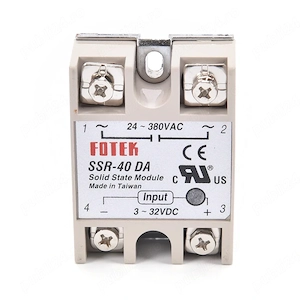

Releu Solid State SSR-40A (40A) descriere și utilizare
Descriere produs
Releu SSR-40A pentru comutare fără contact a sarcinilor AC 24 380VAC, cu semnal 3 32V DC, curent maxim 40A, comutare rapidă și fără scântei. Izolare optică și ieșire TRIAC.
Caracteristici
Model: SSR-40DA
Tensiune semnal: 3 32V DC
Tensiune suportată: 24 380VAC
Curent de ieșire: 40A
Timp comutare: <10ms
Izolare optică: da
Dimensiuni: 6.5 5 2.5 cm
Temperatură operare: -30 C +75 C
Instalare: șuruburi
Indicator: LED ON
Beneficii
Comutare fără contact, silentios și fiabil
Acționare cu semnal mic, compatibil cu PLC microcontrolere
Durată de viață extinsă
Izolare optică și protecție electromagnetică
Rezistent la umiditate și condiții industriale
Specificații tehnice
Curent control 3 25mA
Pierdere curent ON <2mA
Putere dielectrica 2500VAC
Rezistență izolare 500M 500VDC
Aplicații
Comandă motoare AC cu control digital
Control încălzire: benzi și rezistențe
Sisteme industriale cu PLC microcontroler
Proiecte cu izolare între DC și AC

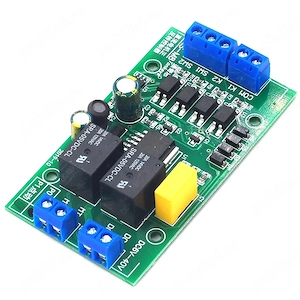

Controller direcție motor DC 4 40V, până la 20A, moduri PO P1 cu limitatoare
Modul compact pentru controlul direcției motoarelor DC, ideal pentru sisteme cu limitatoare de cursă, actuatoare, mecanisme lineare sau proiecte DIY unde ai nevoie de funcții de mers înainte și înapoi. Funcționează pe o gamă foarte largă de tensiuni, între 4V și 40V, iar pentru o funcționare stabilă se recomandă 6V 36V. Motorul conectat primește aceeași tensiune ca alimentarea modulului.
Specificații tehnice
Tensiune de lucru: DC 4 40V (recomandat 6 36V)
Consum modul: aprox. 0,6W fără motor, 0,1W în repaus
Curent maxim ieșire: până la 20A
Durată de viață: >150.000 acționări
Putere motor recomandată: până la 80W
Tip intrare semnal: active-low (activ când tensiunea < 2V)
Viteză răspuns: K1 K2 20ms, SW1 SW2 50ms
Moduri de funcționare: PO (auto-menținere) P1 (jog)
Moduri de funcționare PO și P1
PO (Standard Auto-menținere): Un impuls scurt pe K1 sau K2 pornește motorul și acesta merge singur până la limitator sau până primește comandă opusă.
P1 (Jog): Motorul funcționează doar cât timp comanda este activă. Ideal pentru reglaje fine.
Intrări și limitatoare
K1: comandă mers înainte (active-low)
K2: comandă mers înapoi (active-low)
SW1: limitator pentru mers înainte (NO recomandat)
SW2: limitator pentru mers înapoi (NO recomandat)
VIN+ VIN-: alimentarea modulului (DC 4 40V)
Motor+ Motor-: ieșire către motor
Intrările active-low permit utilizarea butoanelor simple, a limitatoarelor mecanice sau a senzorilor NPN-NO (cu 3 fire).
Funcționalitate cu limitatoare și mișcare automată
SW1 și SW2 acționează ca opriri de siguranță: dacă sunt activate, motorul se oprește instant. Poți crea mișcare automată între două puncte fără temporizator intern:
Punctul A conectat la K1
Punctul B conectat la K2
SW1 și SW2 neconectate
Comutatoare NO pe pozițiile A și B
Motorul va merge continuu A B A B, într-un ciclu repetitiv.
Opțiune temporizator releu de timp
Controllerul poate fi combinat cu un temporizator pentru a seta exact cât timp motorul merge înainte și cât merge înapoi. Aceasta permite cicluri automate precise, fără intervenție manuală. Se pot folosi temporizatoare simple (IN+ IN , O+ O ) sau modele cu VCC, S1, S2.
Compatibilitate cu Arduino control avansat și automatizări
Modulul funcționează perfect cu Arduino deoarece intrările K1 și K2 sunt active-low, adică se activează când sunt conectate la GND. În acest caz, Arduino poate controla direcția motorului cu doar doi pini digitali, iar controllerul se ocupă de toată partea de comutare a curentului.
Cum se conectează Arduino la controller
Arduino GND GND controller (obligatoriu)
Pin digital Arduino K1 (mers înainte)
Pin digital Arduino K2 (mers înapoi)
Limitatoarele SW1 SW2 pot fi folosite direct pe controller sau citite în Arduino.
Ce poți face cu Arduino?
Setezi exact câte secunde merge înainte
Setezi câte secunde merge înapoi
Definesti pauze între cicluri
Stabilești număr de cicluri
Oprire la limitatoare
Accelerație, decelerație, rampă
Citire senzori (curent, poziție, obstacol, capete cursă)
Arduino devine creierul automatizării, iar controllerul rămâne responsabil de comutarea puterii către motor. Combinația este ideală pentru proiecte avansate și sisteme complet programabile.
Performanță și recomandări
La 12V curent maxim 20A
La 24V curent util 10A
Verifică curentul de pornire al motorului
Asigură cabluri și conectori adecvați
Recomandat fuzibil pentru protecție
Conținut pachet
1 Controller direcție motor (Forward Reverse)

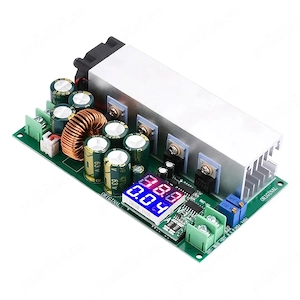

DC12-80V 20A Modul Step-Down Reglabil 600W cu Curent Constant și Afișaj Digital
Descriere produs
Acest modul step-down DC12-80V 20A (coborâtoare de tensiune) este o sursă de alimentare reglabilă, ideală pentru proiecte electronice ce necesită tensiune și curent constant. Dispune de afișaj digital pentru voltaj și curent, oferind o utilizare simplă și precisă. Eficiența sa ajunge până la 93%, iar materialele premium garantează durabilitate și fiabilitate.
Caracteristici și avantaje
Reglaj continuu al tensiunii și curentului pentru flexibilitate maximă
Afișaj digital pentru monitorizarea rapidă a voltajului și curentului
Se conectează ușor și este gata de utilizare imediat
Materiale de calitate superioară, suportă tensiuni de până la 80V
Protecție la supracurent și anti-revers pentru siguranță sporită
Eficiență ridicată, până la 93%
Funcție step-down (coborâtoare de tensiune) pentru alimentarea precisă a echipamentelor sensibile
Specificații tehnice
Parametru Detalii
Tensiune de intrare DC12-80V (nu se poate folosi cu baterie 72V)
Tensiune de ieșire 2.5V-50V reglabil (max = input * 0.8)
Curent de ieșire 20A (MAX), protecție la 25A
Putere maximă 600W
Eficiență 93%
Dimensiuni L125mm x W70mm x H32mm
Temperatură de lucru -40 C 85 C
Depozitare -20 C 50 C
Umiditate relativă 65 20%
Conectivitate și interfețe
IN+: intrarea pozitivă
IN-: intrarea negativă
OUT+: ieșirea pozitivă
OUT-: ieșirea negativă
B-Blue: LED albastru, indică tensiune constantă fără curent
G-Green: LED verde, indică curent activ
C-R-Red: LED roșu, mod curent constant activ
IADJ: reglaj curent (sens acul ceasornicului mare, invers mic)
VADJ: reglaj tensiune (sens acul ceasornicului mare, invers mic)
Notă: La încărcarea bateriilor, adăugați diode pentru a preveni fluxul invers.

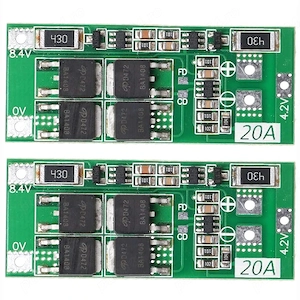

BMS 2S 20A cu balansare pentru pachete Li-Ion 7.4V (set 2 bucăți)
Descriere generală
Set format din 2 plăci BMS 2S 20A (7.4V nominal 8.4V full) cu funcție de balansare, concepute pentru protecția și managementul pachetelor Li-Ion (inclusiv 18650 și 26650). Oferă protecții complete: supraîncărcare, supradescărcare, supracurent, scurt-circuit și resetare automată. Dimensiuni compacte, ideale pentru proiecte DIY și echipamente portabile.
Avantaje principale
Balansare activă egalizează tensiunile celulelor în timpul încărcării pentru o durată de viață extinsă.
Protecție completă Over-Charge, Over-Discharge, Over-Current și Short-Circuit (resetabil).
Compatibilitate largă suportă 18650, 26650 și celule Li-Po de 3.7 4.2V.
Construcție compactă perfectă pentru scule mici, proiecte DIY, power pack-uri și sisteme mobile.
Cablare simplă puncte clare pentru conectare: 0V, 4.2V, 8.4V și bornele de ieșire + .
Conectare corectă
Conectați bateriile astfel:
Celula 1: 0V ( ) 4.2V (+)
Celula 2: 4.2V ( ) 8.4V (+)
Ieşirea finală este disponibilă pe bornele + și din interiorul plăcii.
Atenție: La prima conectare acumulatorul trebuie încărcat pentru a activa ieșirea. Nu amestecați baterii cu capacitate sau rezistență internă foarte diferită.
Specificații tehnice
Caracteristică Valoare
Tip Modul BMS 2S cu balansare
Tensiune nominală 7.4V (2 3.7V)
Tensiune încărcare 8.4V 9.0V
Protecție supraîncărcare > 4.3V
Protecție supradescărcare < 2.3 2.5V
Protecție supracurent 25A
Curent continuu recomandat 20A (poate necesita radiator)
Short-Circuit Da, resetabil ( 200ms)
Curent de încărcare limitat 10A
Dimensiuni 48 20 3.4 mm
Funcționare balans Rezistența 430 se încălzește în timpul încărcării normal
Informații pentru încărcare și utilizare
Încărcare recomandată: 8.4 9.0V.
BMS limitează automat curentul de încărcare la 10A.
Pentru sarcini mari, asigurați o răcire corespunzătoare sau reduceți curentul.
Ideal pentru aplicații până la 50W sau sarcini rezistive sub 168W.
Compatibilitate & aplicații
Potrivit pentru:
pachete Li-Ion 2S (DIY, panouri, power packs)
scule electrice mici și proiecte robotice
echipamente portabile și sisteme modificate cu 18650 26650 LiPo
Note de siguranță și bune practici
Nu combinați o celulă bună cu una degradată.
Respectați polaritățile 0V 4.2V 8.4V conform schemei.
La prima conectare, încărcați pachetul pentru activarea ieșirii.
Conținutul pachetului
Set 2 bucăți BMS 2S 20A Versiune cu balansare (48 20 3.4mm), ideale pentru pachete Li-Ion 7.4V cu protecție avansată și echilibrare.
Indicator digital de stare și nivel baterie cu voltmetru și afișaj procentaj pentru baterii Li-ion și LiFePO4 12V, 24V, 36V, 48V, 60V și 72V, compatibil cu bicicletă, trotinetă și scuter electric.
Prezentare produs
Indicatorul digital circular DC 7 100V este un voltmetru multifuncțional și monitor de capacitate baterie, ideal pentru biciclete electrice, trotinete, scutere electrice, precum și aplicații auto sau industriale. Ecranul LCD color cu unghi larg permite citirea clară a tensiunii și procentajului bateriei.
Caracteristici principale
Interval măsurare: DC 7 100V
Afișaj: LCD color, unghi larg, moduri multiple (tensiune procent)
Consum curent: 15 mA
Compatibilitate baterii: Li-ion, LiFePO4, Plumb-acid
Funcții inteligente: setare număr celule, tensiune minimă și maximă, avertizare low-voltage
Memorie: păstrează setările după oprire
Moduri preset și tipuri de baterii
Tip baterie Mod preset Interval valori
Li-ion L03 L20 Pentru baterie 12V L04, 24V L07, 36V L10, 48V L13, 52V L14, 60V L16, 72V L20
Plumb-acid P12 P84 Alege tensiunea direct: 12V, 24V, 36V, 48V, 60V, 72V, 84V
LiFePO4 F03 F24 Pentru baterie 12V F04, 24V F08, 36V F12, 48V F15, 60V F19, 72V F22
Mod custom Setare tensiune minimă maximă Tensiunea complet încărcată și tensiunea la descărcare
Funcții principale și navigare
Pe ecranul principal, apăsare scurtă comută între afișajul tensiunii, procentului bateriei și temperaturii.
Dublu click comută între afișaj normal și ecran low-power.
Apăsare lungă 2 secunde intră în modul setări sau revine la ecranul principal.
Funcție low-voltage: simbolul bateriei clipește dacă procentajul scade sub 10%.
Memorie: păstrează setările după oprire.
Setări exacte
Parametru Valori Instrucțiuni
Selectare tip baterie Li-ion (L) L03 L20 Apăsare lungă 2s pe ecranul principal selectează celula dorită confirmă 2s revine la ecran principal
Selectare tip baterie LiFePO4 (F) F03 F24 Apăsare lungă 2s selectează celula confirmă 2s revine la ecran principal
Selectare tip baterie Plumb-acid (P) P12, 24, 36, 48, 60, 72, 84 Apăsare lungă 2s scurt press pentru a alege tensiunea confirmă 2s revine la ecran principal
Tensiune minimă (Lo-V) Setabilă manual Apăsare lungă 2s selectează valoarea confirmă 2s continuă setările
Tensiune maximă (Hi-V) Setabilă manual (tensiune complet încărcată) Apăsare lungă 2s selectează valoarea confirmă 2s revine la ecran principal
Afișaj procent baterie ON-% OF-% Apăsare lungă 2s alege ON-% pentru afișare sau OF-% pentru ascundere confirmă 2s
Backlight B-0 (permanent) B-9 (timeout 10 90s) Apăsare lungă 2s scurt press pentru a selecta B-0 B-9 confirmă 2s
Sfaturi practice
Asigură-te că selectezi tipul corect de baterie pentru o citire precisă a procentajului.
Folosește backlight-ul cu moderație pentru a economisi energie.
Verifică periodic valorile Lo-V și Hi-V pentru a proteja bateria.
Conținut pachet
1 Indicator digital circular DC 7 100V
1 Cablu de conectare
Set șuruburi și garnitură pentru montaj
Releu auto 12V 4 pini 40A cu soclu – prezentare generală
Descriere produs
Releul auto 12V 4 pini 40A cu soclu este un releu compact și fiabil, potrivit pentru comanda consumatorilor auto precum faruri, pompe, ventilatoare sau alte accesorii electrice. Oferă timp de reacție rapid, contact din Ag Alloy și durabilitate ridicată atât electrică, cât și mecanică.
Avantaje principale
Suportă 40A la 12VDC, ideal pentru aplicații auto.
Contacte din Ag Alloy pentru conductivitate excelentă.
Durată de viață electrică: 100.000 de comutări.
Timp de operare: ≤15ms, timp de eliberare: ≤10ms.
Rezistă între -55°C și +70°C și umiditate 35–80%.
Specificații tehnice
Curent comutare 40A / 12VDC
Material contact Ag Alloy
Rezistență contact ≤100MΩ
Durată viață electrică 100.000 cicluri
Durată viață mecanică 10.000.000 cicluri
Putere bobină 1.8W
Timp operare ≤15ms
Timp eliberare ≤10ms
Izolație contact-contact 1000VAC/1min
Izolație contact-bobină 1500VAC/1min
Izolație 100MΩ la 500VDC
Temperatura -55°C ~ +70°C
Umiditate 35–80%
Utilizare
Se montează ușor în soclul inclus și este compatibil cu instalații electrice auto de 12V. Recomandat pentru circuite unde este necesară comutare sigură și rapidă.

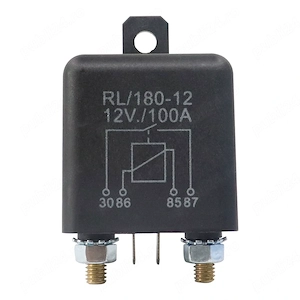

Releu auto 12V 100A control fiabil pentru sarcini mari
Descriere produs
Acest releu auto 12V 100A este conceput pentru a controla echipamente cu consum ridicat de energie, fiind potrivit pentru pompe de servodirecție, ventilatoare auto sau sisteme audio high-power. Releul garantează un control sigur și eficient al sarcinilor mari, fiind compact și ușor de instalat.
Caracteristici tehnice
Tensiune nominală: 12V DC
Curent nominal: 100A
Putere maximă: 1200W
Formă contact: Normally Open (NO)
Număr pini: 4
Terminale de alimentare: șurub rotund
Terminale de control: conectori plug-in femelă 6 mm
Dimensiuni: 4.3 x 4.5 x 8 cm
Greutate: aprox. 92g
Avantaje și utilizări
Controlează sarcini mari în siguranță și fără riscuri
Instalare rapidă și simplă, cu terminale standard
Perfect pentru aplicații auto, sisteme audio, ventilatoare și pompe
Design robust, compact și durabil pentru orice tip de montaj
Instrucțiuni de conectare
Conectați pinii mici la tensiunea de control și pinii mari la sarcina pe care doriți să o comutați. Asigurați-vă că tensiunea și curentul echipamentului nu depășesc valorile nominale.
