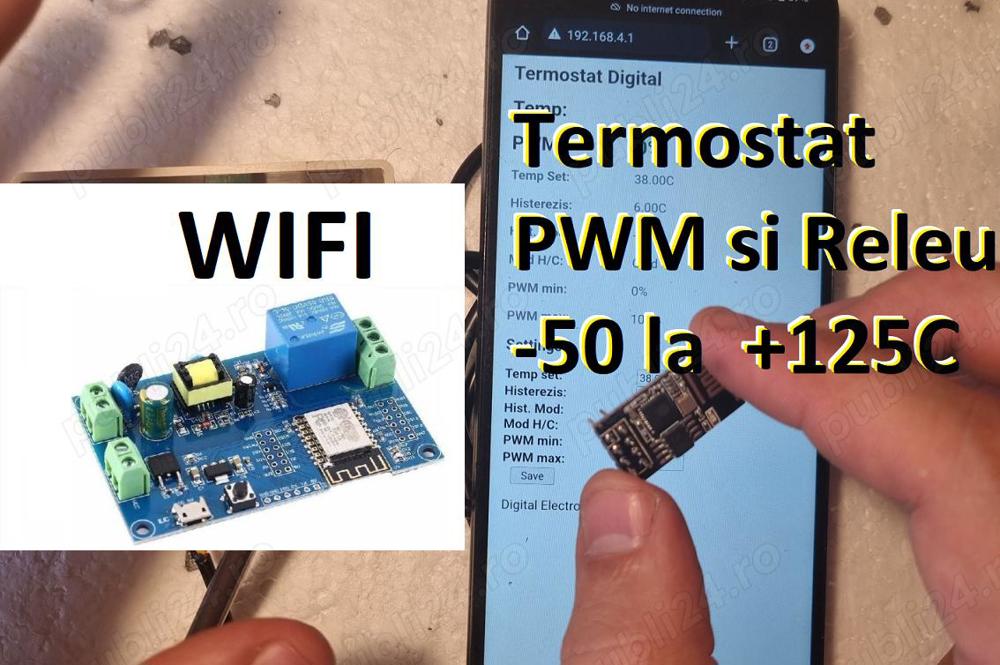

Proiect Termostat Wifi digital cu PWM si ON OFF

Termostat Digital wifi -50 la 125C special conceput sa ofere semnal PWM dar si posibilitatea comenzii ON OFF



Hardware
- 1x ESP8266, ESP32 ... etc
- 1x Modul Driver Mosfet (generic)
- 1x DS18B20
- alte mici accesorii dupa caz (cabluri conectori ...)


Alimentare: 3.3V placa de baza, apoi in functie de versiune, orice fel de alimentare (DC AC)
Temperatura de lucru: -50 pana la 125C
Tip senzor: DS18B20 digital
Precizie masurare: 0.5 C intre -10 C to +85 C
Lungime cablu: max 0.20m (20cm) cand alimentarea este de 3.3V, daca alimentarea este de cel putin 5V, distanta max este de 30m
Histerezis: 0-50C

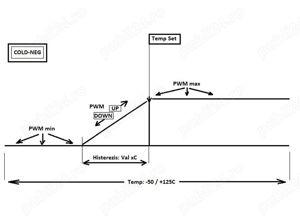

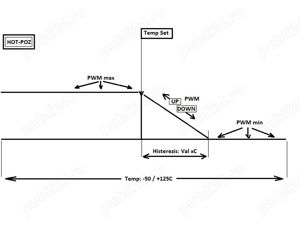

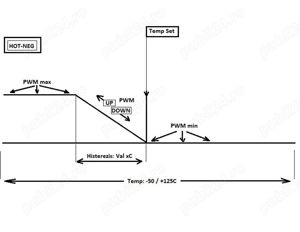

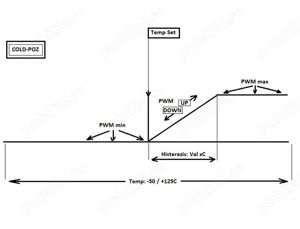

Histerezis Mod: 2 tipuri -Neg si +Pos (explicate in grafice)
Cald Rece (hot cold): modul clasic de functionare al unui termostat
Afisare: afisarea "display-ului" se face de fapt prin accesarea unei pagini web locala al termostatului
Hardware Set: disponibilitatea fizica a unui comutator de tip switch, care activeaza meniul ascuns de setari paramentrii termostat, aceasta este o protectie asupra accesarilor neautorizate dar lasand la liber accesul pentru vizualizare informatii privind situatia termostatului.

Nota: Nu are functionalitate delay pe rece pentru motoare figorifice, nu asta e scopul termostatului PWM.

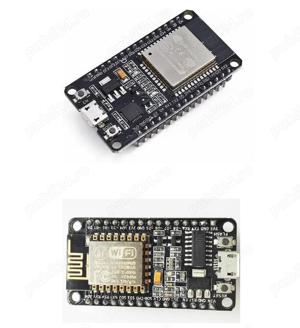

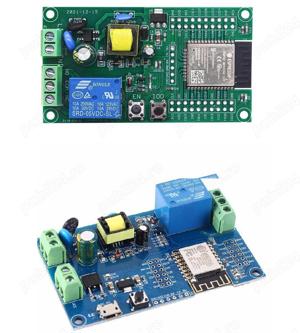

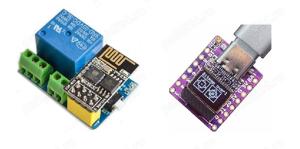

Costul specificat este pentru manopera ce nu include placile hardware (micile ajustari conexiuni) deoarece in functie de necesitati se migreaza softul pe ce placa de ESP se doreste. Versiunea beta a proiectului nu se mai executa hardware ci ce adapteaza programul (de mine) pe celelalte placi de wifi propuse (vezi toate pozele).

In final costul va fi: manopera + placa de dezvoltare (ESP 8266, ESP32 ... etc) + driver mosfet, senzor Ds18B20, shift level convertor 3.3V 5V.



Video prezentare pe canal youtube: @electronistul
