Modul sudura puncte dublu impuls 100A


Produsul arata ca in poza si e format din: Modul LCD + Modul Comanda forta + cablu comunicatie


- Modul de sudura in puncte cu dublu impuls programabil
- Display afisare parametri
- Timp programabil
- Curentul maxim suportat este de 100A (primar)
- Limita maxima a grosimii platbandei de a suda este data de puterea transformatorului!
- manual de utilizare in format electronic

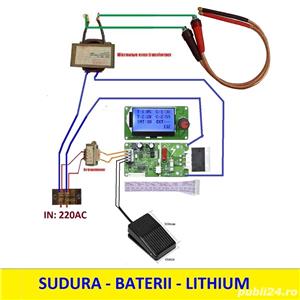

Nota: Pentru a fi folosit aveti nevoie de un transformator de putere minim 500W (vezi cuptor cu microunde) si un transformator mic de putere 9-12V-AC (alternativ) pentru detectarea curentului trecere prin zero spre a actiona SCR-ul.



video construire pas cu pas pe youtube:

video demo sudura platbanda pe youtube:

- - - - - - - - - - - - - - - - - - - - - - - - -

ATENTIE nu ofer garantie daca nu respectati aceste recomandari !

Transformatorul cel mic de alimentare trebuie sa fie de 9-12V - ALTERNATIV !!! Nu continuu.

Inainte de folosire se seteaza tensiunea de lucru 230V AC astfel: se tine apasat pe potentiometru digital, se face power on, se seteza tensiunea corecta de obicei 230V, dupa care dupa mai multe click-uri se iese din meniu

Si cel mai importat modulul nu masoara si nu stie ce curent are pe iesire chiar daca pe ecran e setat un curent anume, software in spate in functie de cum e setat curentul 30A -- 65A -- 85A ... si timpii T1 si T2 el stie (relativ) cati jouli reprezinta accea sudura. Timpii T1 si T2 reprezinta numarul de cicli, iar un ciclu are 20ms, exact cat are o sinusoida si modulul efectiv numara numarul de sinusoide (trecerile prin zero) rezultand timpul efectiv de sudura.

Se poate creste curentul la iesire, chiar daca ati setat maxim, pur si simplu adaugand un numar de spire in plus sau folosind fire mult mai groase sau folositi traf toroidal mult mai mare. Efectiv in final puteti ajunge la curent mare in unitatea de timp marind timpii de sudura.

In final modulul de sudura face ceea ce spune ca face. l1th1 al3x

- - - - - - - - - - - - - - - - - - - - - - - - -
