Generator semnal 1hz - 150khz, square digital, tip modul, impuls, pwm LCD

Generator semnal 1hz - 150khz



Prezentare video => https://youtu.be/_letA_4z2UU


Nota: Tine minte ultima setare facuta si atunci cand porneste genereaza semnalul setat anterior !


Descriere:

1. Generator de semnal PWM, generator de semnal cu unda patrata dreptunghiulara
2. Folosit pentru a genera un semnal de unda dreptunghiulara cu unda patrata, care este furnizat unui motor DC sau unui driver de pas cu pas; Motor pas cu pas, servomotor, priza electrica, brat robot
3. Combinati driverul pentru a realiza reglarea intensitatii, reglarea vitezei, supapa electromagnetica de comanda etc. Cu toate acestea, nu este posibila actionarea directa a unor sarcini precum lumini electrice, motoare si electrovalve.


Functionare:

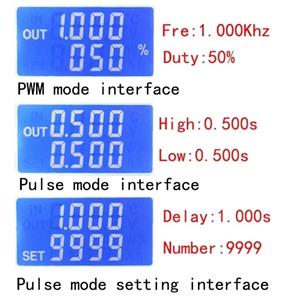

1.1 Pot fi selectate doua moduri: modul PWM - frecventa (continua), ciclu de functionare. Retineti ca numarul de impulsuri nu poate fi setat in acest mod, iar pulsul este intotdeauna emis; Mod PULSE - timp pozitiv al latimii impulsului, timp negativ al latimii impulsului, timpul de pornire intarziat si numarul reglabil de impulsuri.
1.2 Intrare larga de tensiune 3.3-30V, cu protectie anti-inversare, cablare terminala de 5.08mm
1.3 Cu butonul Start-Stop, comutatorul extern poate fi utilizat si pentru controlul semnalului de iesire PORNIT / OPRIT.
Parametri tehnici:

2.1 Tensiune de lucru: 3.3 30V, cu protectie anti-inversare
2.2 Gama de frecventa: 1Hz 150 KHz, precizie aproximativ 1%
2.3 Gama ciclului de functionare: 0-100%, 1% in trepte
2.4 numar de impulsuri: 1-9999 sau infinit (afisajul ---- inseamna infinit)
2.5 intarziere timp de iesire: 0.000s-9999s, minimul poate fi setat 1ms
2.6 lungimea latimii impulsului pozitiv si negativ: 0.000s-9999s, minimul poate fi setat 1ms
2.7 capacitate de incarcare a semnalului: mai mica de 30mA
2.8 Amplitudinea semnalului de iesire: amplitudinea este egala cu tensiunea de alimentare
2.9 Dimensiunea produsului: 79mm * 43mm * 30mm
2.10 Greutatea produsului: 40g al3x g3ne5

- - - - - - - - - - - - - - - - - - - - - - - - -
