Generator semnal 10Hz-450kHz Sine, Triangle, Square ICL8038, sinus

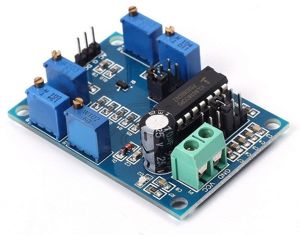

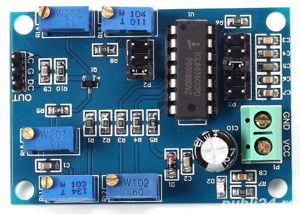

Modulul ICL8038



Modulul ICL8038 este proiectat ca generator de semnal pentru intervale de frecvente triunghiulare, dreptunghiulare si sinusoidale de la 10Hz la 450KHz.

Datasheet: intersil.com content dam intersil documents icl8 icl8038.pdf

Caracteristici:
Tensiune de lucru: 12V 15V (DC)
Iesire: unda triunghiulara, dreptunghiulara si sinusoidala.
Interval de frecventa: 10HZ 450kHz
Distorsiune unda sinusoidala redusa: 1%
Variatie la temperaturi scazute: 50 ppm C
Domeniul factor de umplere: 2% pâna la 98%
Liniaritatea iesirilor triunghiulare: 0,1%
Temperatura de lucru: 0 70 C
Dimensiune bord: 54,5 * 37,8mm

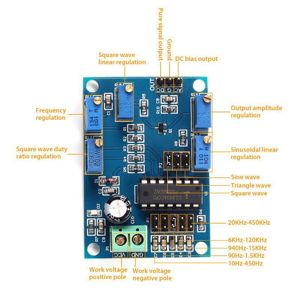

Functii:
VCC, GND: tensiune de lucru
AC: cu iesire de polarizare (bias) DC
DC: iesire semnal pur
G: Masa
R11: Reglarea frecventei
R12: Reglarea ciclului de functionare (duty cycle) a undelor dreptunghiulare
R13: Reglarea liniara a undelor sinusoidale
R14: Reglarea amplitudinii
R15: Reglarea liniara a semnalelor
Jumper P2: selectare forme de unda diferite (triunghiulare, dreptunghiulare sau sinusoidale) al3x g3ne5
Jumper P3: selectare diferite intervale de frecventa
10Hz-450Hz
90Hz-1.5kHz
940Hz-15KHz
6kHz-120KHz
20KHz-450KHz

- - - - - - - - - - - - - - - - - - - - - - - - -
