Controller și Driver pentru Motor Pas cu Pas Nema 17 Nema 23 CNC și Automatizări Industriale

Modul de Control cu Driver Integrat pentru Motor Stepper Performanță și Precizie în Automatizări Industriale
Acest modul de control cu driver integrat este special conceput pentru motoare pas cu pas cu un singur ax, oferind o soluție completă pentru automatizări industriale, control CNC, robotică și sisteme de ambalare mecanică. Funcționează independent sau în combinație cu alte sisteme, fără a necesita Arduino sau Python, fiind ideal pentru aplicații de control industrial și pozitionare precisă a motoarelor stepper.


Caracteristici principale
Controler și Driver Integrat: Realizează controlul motorului pas-cu-pas și monitorizează starea de funcționare în timp real.
Rotire Înainte și Înapoi: Schimbă direcția de rotație prin buton sau potentiometru, automat în funcție de modul de lucru.
3 Moduri de Control: Modul prestabilit, control prin butoane externe sau drivere adiționale.
9 Programe de Lucru: Include programe pentru diverse aplicații: Înainte Inapoi, Întârziere, Bucle, Blocare automată, Viteză de rotație și altele.

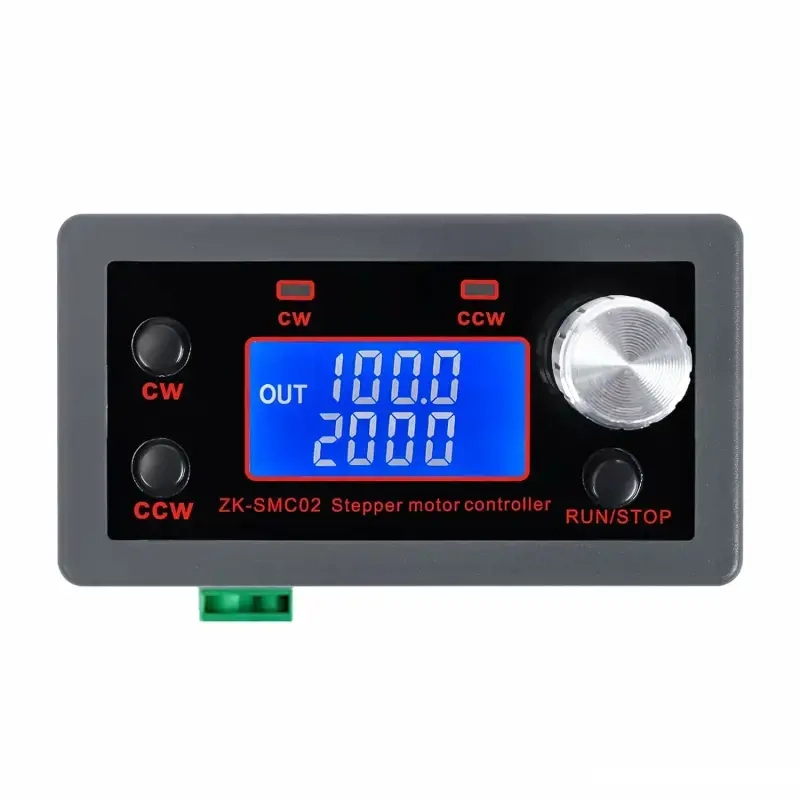

Ecran LCD HD: Afișează viteza, numărul de cicluri și parametrii de control, cu funcție de memorie și precizie ridicată.

Parametri tehnici
Tensiune de intrare: DC 5V-30V
Curent de ieșire driver: 4A (maxim)
Axe de control: Un singur ax
Motor compatibil: Stepper 42 57 (Nema17 Nema23)
Viteză de control: 0,1-999 RPM
Număr de impulsuri înainte inapoi: 1-9.999.999
Număr de cicluri: 1-9.999 sau buclă infinită
Întârziere înainte inapoi: 0,0-999,9 secunde

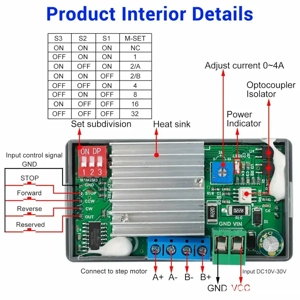

Subdiviziune: 1 2 4 8 16 32
Control acceleratie deceleratie: Da
Protecție inversare polaritate intrare: Da
Moduri de control: Automat Manual Setare
Temperatura de lucru: -20 C până la 85 C
Umiditate de lucru: 5% până la 95% RH
Dimensiuni modul: 79 x 43 x 41 mm

Metode de configurare

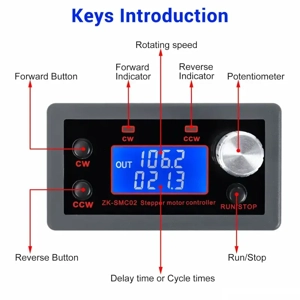

1. Interfața de rulare
Prima linie afișează viteza de rotație în RPM.
A doua linie afișează timpul de întârziere sau numărul de cicluri, setabile prin meniul F-10.
Butonul CW: rotire înainte.
Butonul CCW: rotire înapoi.
Butonul RUN STOP: pornire oprire.
Potentiometrul: ajustarea vitezei în ambele sensuri.
Menținerea potentiometrului >3 secunde: intrare în modul setare parametri.
2. Interfața de parametri
Rotirea potentiometrului selectează parametrul F-01 F-13.
Parametrul selectat clipeste.
Apăsarea potentiometrului selectează valoarea.
Modificarea valorii prin rotirea potentiometrului sau selectarea biturilor.
Butonul RUN STOP confirmă parametrii.
Salvare și ieșire din modul de setare după >3 secunde.
3. Funcție auxiliară

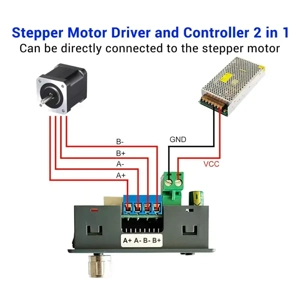

Funcționare independentă conectând doar alimentarea și motorul.
Posibilitate de conectare butoane externe pentru control suplimentar.
Compatibil cu alte drivere pentru motoare stepper mod Auto Manual Setup.
4. Mod de lucru
Modul de Control Automat: funcționează cu parametrii setați.
Modul de Control Manual: necesită conectarea butoanelor la terminalele COM STOP CCW CW.
Modul de Configurare: conectare la alți driveri pentru motoarele stepper.

Note importante
Compatibil cu motoarele pas-cu-pas 2 faze, indiferent de numărul de fire (4, 5, 6 sau 8).
Include drivere și controlere integrate, dar poate fi conectat și la alte drivere externe.

Aplicații
Control automatizat industrial
Mașini CNC
Ambalare mecanică
Prelucrare și testare electronică
Linii de asamblare automată
Robotica și automatizarea proceselor
Sisteme de poziționare și mișcare
