Controller modul aparat de sudura in puncte acumulatori spot welder 100A

Specificații

Descriere

Modul contine triac de 100 amperi si se foloseste la construirea unui aparat de sudura in puncte DIY.

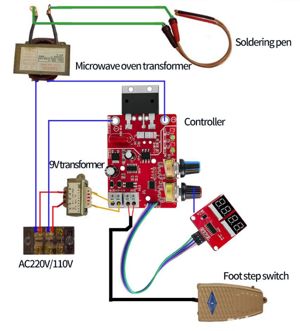

Necesita ca elemente auxiliare un transformator de tensiune alternativa 9 - 12 Vca pentru alimentarea modulului, contact de actionare tip pedala sau microswich, transformator de putere bobinat corespunzator in secundar, radiator pentru tiristorul de putere si varfuri de sudura cu cabluri.
Montarea, punerea in functiune si utilizarea necesita cunostinte de electronica.
Modulele sunt testate inainte de expediere, nerespectarea regulilor de montaj duce la pierderea garantiei.

Modulul regleaza puterea si timpul impulsului de sudura.
Pentru realizarea aparatului de sudura este necesar un transformator de cuptor cu
microunde (sau alt transformator cu parametrii similari) pe care va trebui sa il rebobinati in secundar
corespunzator curentului de sudura dorit.

Acesta controleaza timpul si curentul de sudura prin defazare SCR.
Timpul si curentul de sudura sunt reglati din cei doi potentiometrii si sunt afisati pe display-ul digital.
Declansarea sudurii comandata prin pinii dedicati (inchiderea circuitului) unde poate fi atasata o pedala mecanica
cu 2 fire sau microcontact.
Modulul foloseste un microcontroler STM8.
Pe placa sunt prezente LED-uri ce indica alimentarea, statusul, pedala si functionarea.

Specificatii:

Curent: 100A, Tiristor - necesita radiator
Tensiune alimentare: Transformator 9-12VAC
Microcontroler: STM8
Triac: BTA100-800B
Timp: reglabil, 1-50 unitati ciclu (1 ciclu egal cu 20ms)
Curent: reglabil, 30-99%

Continut:

1x Placa de control
1x Placa afisaj cu display
1x Set 4 fire cu conector Publi24_1703085179
