BODOR, M3-masina de debitat teava cu laser, 2023

BODOR, M3-masina de debitat teava cu laser, an 2023, seria: 6500034407
Controlul magistralei EtherCAT: sistem avansat în industrie, control mai precis, răspuns mai rapid și eficiență de procesare mai mare.
Sistem Bodor Thinker dezvoltat independent: sistem magistrală de a treia generație cu performanțe excelente și defecțiuni ale sistemului mult reduse.
Design în stil Bodor nou: câștigător al premiului internațional de design IF. Designul clasic și iconic al produselor Bodor se distinge pe piață.
Tub BodorNest: o varietate de metode de imbricare a răspuns la diversele cerințe de tăiere ale clienților.

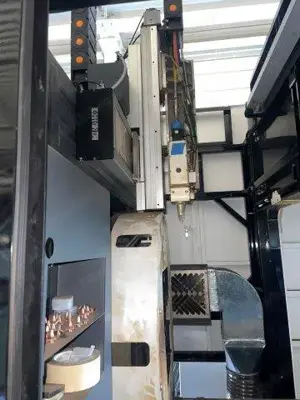

Cap de tăiere laser în formă de vârf, dezvoltat independent, pentru a facilita tăierea
Functii și parametri tehnici
Interval dimensiuni țeavă - țeavă pătrată 25 - 356 mm, grindă I 10#-22#
Opțional fălci speciale, grindă I 100-320 mm; profile Hea 100-320 mm
Parametru de bază (tăiere placă metalică) Capacitate de tăiere (grosime maximă): Oțel carbon 18 mm
Parametru de bază (tăiere placă metalică) Capacitate de tăiere (grosime maximă): Oțel inoxidabil 18 mm
Parametru de funcționare Cel mai scurt material rămas - fără risipă de materiale
Lungimea maximă a țevilor prelucrabile 12000 mm
Greutatea maximă a țevii: 800 kg
Dimensiuni totale: 27430 mm 2710 mm 3160 mm
Greutatea mașinii: 16000 kg
Precizie de poziționare: 0,06 mm m
Precizie de poziționare repetată: 0,04 mm
Viteză maximă a mandrinei fără sarcină 75 r min
Max. Viteza axei de alimentare a mandrinei 80m min
Viteza maximă a axei de mișcare a capului laser 60m min
Accelerația maximă a axei de alimentare a mandrinei 1G
Accelerația maximă a axei de mișcare a capului laser 0.6G
Viteza maximă a axei Z 60m min
Capacitate curent total de putere cu sursă de 12KW
Capacitate curent total de putere cu sursă de 6KW 123KVA 156A
Capacitate curent total de putere cu sursă de 3KW 108KVA 137A
Capacitate curent total de putere cu sursă de 1.5KW

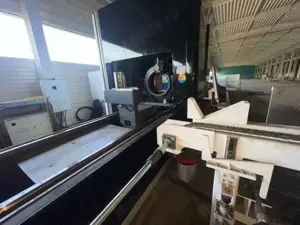

Patru mandrine pentru tăiere cu coadă zero: patru mandrine, se pot fixa ambele părți, poziția de tăiere nu este limitată de fixarea mandrinei, pentru a obține o procesare reală a materialului cu coadă zero, astfel încât să se maximizeze utilizarea tubului.
Sursă laser cu fibră
Laserul Bodor are o rată de conversie de până la 35%, semnificativ mai mare decât rata de conversie electro-optică de 25% a omologilor săi interni și mult mai mare decât rata de conversie electro-optică de 5-10% a laserelor CO2. Drept urmare, consumul de energie și costurile de operare pot fi reduse semnificativ, iar productivitatea va fi îmbunătățită.
Spre deosebire de laserul CO2, laserul cu fibră nu consumă gaz CO2 generator de laser și alte gaze auxiliare (cum ar fi heliu, azot etc.). Adoptând un design modular și redundant al semiconductorilor, laserul cu fibră are o structură compactă, fără lentilă optică în cavitatea rezonantă. Reparații și întreținere mai simple, rată de defecțiune mai mică și costuri de operare mai mici.
Lună de undă centrală a unui laser cu fibră optică este de 1080 nm, sau o zecime din lungimea de undă a unui laser CO2. Costurile de procesare sunt reduse la minimum, deoarece fasciculul de ieșire are o calitate superioară, o densitate de putere mai mare și este mai ușor de absorbit de materialele metalice. Laserul cu fibră optică se transmite prin întreaga mașină cu o cale optică simplă și o structură stabilă. Calea optică externă nu necesită întreținere.
Software de imbricare compatibil cu Tekla
Bodor Nest acceptă importul direct de fișiere NC1.
Bodor Nest Tube acceptă importul online Tekla.
Compatibilitate: compatibil cu diverse versiuni ale software-ului Tekla.
Divizarea desenului cu un singur clic: divizarea automată a întregului desen în părți individuale. Recunoaștere inteligentă a desenului: detectarea directă a proprietăților materialului, grosimea, cantitatea etc. Afișare multistrat: marcarea, conturul piesei, etichetarea piesei etc. sunt afișate în diferite straturi.
Potrivire inteligentă: potrivirea automată a parametrilor corespunzători ai procesului de tăiere cu informațiile identificate despre material.
Imbricare eficientă: Calcul automat pentru soluția optimă de imbricare pentru a maximiza utilizarea plăcii.

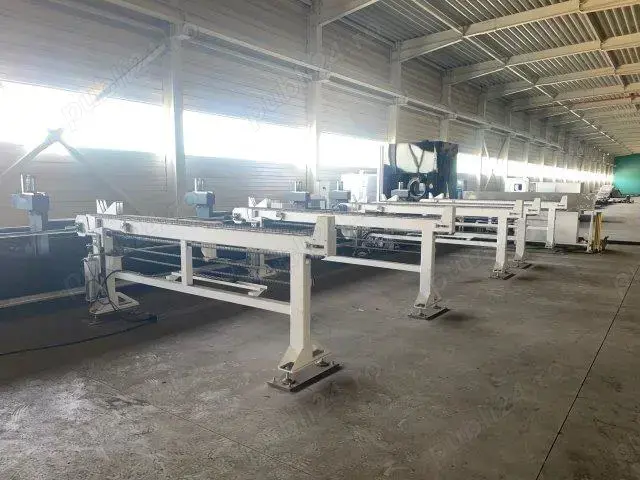

Dispozitiv auxiliar de încărcare
Tabel de materiale integrat, funcție de selectare a materialelor și încărcare.
După plasarea materiilor prime la stația de lucru corespunzătoare, se poate finaliza încărcarea ciclică a țevilor rotunde, pătrate, dreptunghiulare, a oțelului canalizat și a grinzilor în I, ceea ce poate îmbunătăți semnificativ eficiența procesării și reduce costul forței de muncă.
Filtru de fum pentru mașina de tăiere cu laser
Video:
Preț 249.700 Euro + TVA, negociabil, FCA: Oradea România
Video:
Vă rugăm să faceți o ofertă.
Sub rezerva erorilor, modificărilor și vânzării prealabile Ne rezervăm dreptul la greșeli, modificări și vânzare prealabila.

ID anunț: 1752679760
