MPU 6050, 3 Axis Gyroscope + 3 Axis Accelerometer shield accelerometru
Specificații
Descriere
MPU 6050
Caracteristici tehnice:
Tensiune de alimentare: 3.3V - 5V (regulator LDO inclus);
Tensiune magistrală I2C: 3.3V (MAX);
Curent: 5mA;
Range programabil giroscopo/s;
Range programabil accelerometru: 2g, 4g, 8g, 16g;
Interval măsurare temperatură: -40oC - +85oC;
Frecven ă maximă I2C: 400kHz.
Dimensiuni: 20mm x 15mm.

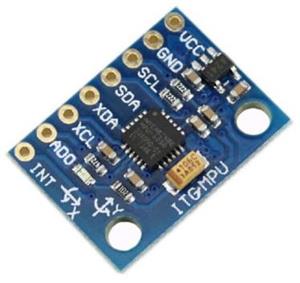

Modulul con ine un circuit integrat MPU-6050 cu accelerometru, giroscop și senzor de temperatură. Acesta comunică pe interfa ă I2C, având nevoie de doar 2 conexiuni. Fiecare dispozitiv ce folosește interfa a I2C are propria adresă. MPU6050 poate selecta una din două adrese disponibile, legând pinul AD0 la GND sau VCC. Această conexiune este făcută de obicei pe placu a modulului.
ATENTIE!
Conf. datasheet tensiunea maxima de lucru este de 3.3/3.6V valabil si pe pinii de comunicatie I2C.
Acest modul prezinta o sursa de alimentare si poate functiona pana la 5V dar comunicatia I2C este tot pe 3.3V
Daca acest modul se conecteaza la Arduino ... cat si la alte dispozitive ce tensiunea nivelului logic este mai mare de 3.3V mai precis 5V este necesar acest convertor
Am si asa ceva si costa 10 lei
Daca nu se respecta interconectarea corecta privind nivelele de tensiuni logice NU OFER GARANTIE
Un efect de exemplu, daca conectam un modul ce are comunicatie de 3.3V la Arduino UNO ce are nivelul logic de 5V, RX (I2C dupa caz) din modulul de 3.3V se va arde si devine scurt fata de GND !!!
In acest caz modulul devine inutilizabil. (5en50r r08o al3x r3d)
- - - - - - - - - - - - - - - - - - - - - - - - -
