Modul 4 canale optocuplor, izolatie galvanica, arduino, ttl 3.3V / 5V

Specificații

Descriere

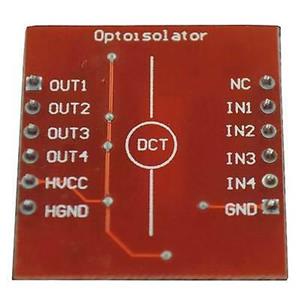

Modul 4 canale optocuplor



Acest modul are patru LED-uri și patru fotodiode încorporate, va izola sistemele, creând un tip de barieră electrică între dispozitive

Această placă breakout utilizează optoisolatorul TLP281 și tranzistoarele discrete pentru a corecta logica.

Modul cu patru canale.
Excelent pentru utilizarea în circuite zgomotoase unde liniile de semnal necesită izolare electrică

Un optoisolator cu LED normal va inversa logica unui semnal de aceea s-au montat tranzistori pe această placă compactă pentru a corecta inversiunea.

Nivelul logic pus în pinii IN, va fi replicat pe pinii OUT, dar la tensiunea mai mare (HV determinat de tensiunea de alimentare)


Caracteristici:

Utilizarea nivelului de control la nivel scăzut.

Cum ar fi utilizarea microcontroler-ului single chip cu 3V sau 5V cu tensiune de 9V sau 12V

HVCC nu mai mare de 24V.

Outletul OUT1 / OUT2 / OUT3 / OUT4 este egal cu cel mai mare HVCC / 5.1K,

Curent maxim de absorbție 500mA

Intrare: port IN1 / IN2 / IN3 / IN4, SCM sau Arduino IO,
GND cu un microcomputer cu un singur chip sau cu o conexiune GND de bord Arduino.

IN1 / IN2 / IN3 / IN4 respectiv comandă OUT1 / OUT2 / OUT3 / OUT4

Ieșire: OUT1 / OUT2 / OUT3 / OUT4

Dimensiune PCB: 25 * 24mm / 0.98 * 0.94 p5o5 l3d al3x r3d


- - - - - - - - - - - - - - - - - - - - - - - - -
